はじめに
電車にはハンドルがありません。それなのに、なぜレールに沿ってカーブをすいすいと曲がれるのでしょうか。その秘密は、車輪の形に隠された「ほんのわずかな傾き」にあります。
一方、私たちが毎日使っているインターネット。スマホで写真を送るとき、データは「階層」とよばれる何枚もの封筒に包まれて運ばれています。通信がうまくいかないとき、プロの技術者は「どの階層で問題が起きているか」を論理的に絞りこんでいきます。
鉄道の車輪とネット通信。まったく別の世界に見えますが、どちらも決まったルールから、目に見えない答えを推理して導くという楽しさがあります。
👇 本記事でわかる3つの重要ポイント 👇
- 【テーマ1】車輪の「踏面勾配」が、電車を自然に曲がらせるしくみ
- 【テーマ2】カーブの半径から、車輪の左右のずれ量を逆算する計算のコツ
- 【テーマ3】OSI参照モデルの7階層と、通信トラブルの原因層を特定する推理法
使うのは、かけ算・わり算と、電卓の「√（ルート）」ボタンくらいです。全部で6問のドリルを用意しました。ぜひ答えを開く前に挑戦してみてください。

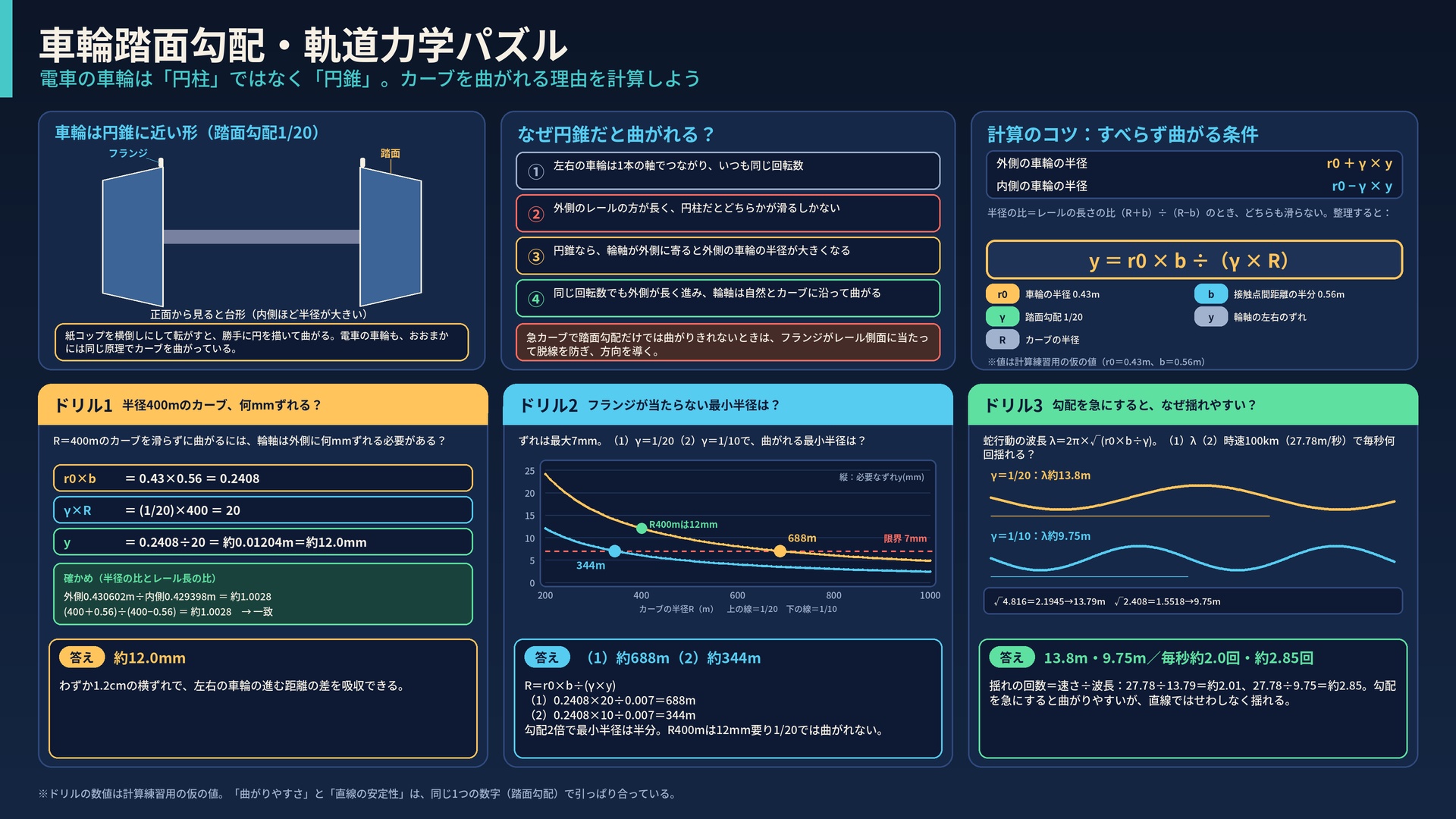

第1部：車輪踏面勾配・軌道力学パズル
電車の車輪は「円柱」ではなく「円錐」
電車の車輪は、レールと接する面が真っ平らな円柱だと思われがちです。しかし実際は、レールの内側から外側に向かって半径が小さくなる、円錐に近い形をしています。左右の車輪を正面から見ると、まるで台形のように見えます。
この、レールと接する面（踏面）につけられた傾きを「踏面勾配」とよびます。路線や設計の考え方によって違いますが、一般的には「1/20」（20進んで1下がる）程度のわずかな傾きがつけられています。
イメージしやすいのが紙コップです。飲み口の方が底より広い紙コップを横倒しにして転がすと、勝手に円を描いて曲がっていきます。電車の車輪も、おおまかにはこれと同じ原理でカーブを曲がっているのです。
なぜ円錐だと曲がれるのか？
左右の車輪は1本の軸でつながっているため、いつも同じ回転数で回ります。カーブでは、外側のレールの方が内側より長くなります。もし車輪が円柱だったら、外側の車輪は内側と同じ距離しか進めず、どちらかが滑るしかありません。
ところが円錐形の車輪なら、話が変わります。たとえば右カーブでは、輪軸（左右の車輪と軸のセット）が遠心力などでカーブの外側（左）に寄ります。すると、左の車輪はレールと接する部分の半径が大きく、右の車輪は小さくなります。同じ回転数でも、1回転で進む距離が左の方が長くなるので、輪軸は自然と右を向き、レールに沿って曲がっていくのです。
ただし、踏面勾配だけでは曲がりきれない急カーブでは、車輪の内側のふちにある出っ張り「フランジ」がレールの側面に当たり、脱線を防ぎながら車両をカーブの方向へ導きます。
計算のコツ：「すべらずに曲がる」ための条件
輪軸が左右にyだけずれたとき、踏面勾配をγ（ガンマ）とすると、
- 外側の車輪の半径 ＝ r₀ ＋ γ × y
- 内側の車輪の半径 ＝ r₀ − γ × y
となります（r₀は、まん中にいるときの車輪の半径です）。カーブの半径をR、左右の車輪がレールに接する点どうしの距離の半分をbとすると、外側と内側のレールの長さの比は（R＋b）÷（R−b）です。車輪の半径の比がこれと等しくなれば、どちらの車輪も滑らずに転がれます。式を整理すると、次のシンプルな関係が得られます。
- 必要な左右のずれ量 y ＝ r₀ × b ÷（γ × R）
以下のドリルでは、次の値を使います（計算練習用に単純化した仮の値です）。
- 車輪の半径 r₀＝0.43m（直径860mm）
- 左右の接触点の距離の半分 b＝0.56m（軌間1,067mmの在来線を想定）
- 踏面勾配 γ＝1/20
【ドリル1】半径400mのカーブ、車輪は何mmずれる？
半径R＝400mのカーブを、車輪が滑らずに転がって曲がるためには、輪軸はカーブの外側に何mmずれる必要があるでしょうか。
▶ 答えと解説を見る
答え：約12.0mm
- r₀×b＝0.43×0.56＝0.2408
- γ×R＝（1/20）×400＝20
- y＝0.2408÷20≒0.01204m＝約12.0mm
確かめてみましょう。外側の車輪の半径は0.43＋0.01204÷20≒0.430602m、内側は約0.429398mです。その比は約1.0028。一方、レールの長さの比は（400＋0.56）÷（400−0.56）≒1.0028で、ぴったり一致します。
わずか1.2cmほど横にずれるだけで、左右の車輪の進む距離の差を吸収できるのです。
【ドリル2】フランジが当たらずに曲がれる最小半径は？
この車両では、輪軸がまん中からカーブの外側へずれられる量は、フランジがレールに当たるまで最大7mmだとします（仮の値）。
（1）踏面勾配1/20のまま、フランジを当てずに、滑らずに曲がれるカーブの最小半径は何mでしょうか。
（2）踏面勾配を1/10に急にすると、最小半径はどうなるでしょうか。
▶ 答えと解説を見る
答え：（1）約688m （2）約344m
公式を「Rを求める形」に変えると、R＝r₀×b÷（γ×y）です。
- （1）R＝0.2408÷（（1/20）×0.007）＝0.2408×20÷0.007≒688m
- （2）R＝0.2408×10÷0.007≒344m
勾配を2倍に急にすると、同じずれ量でより大きな半径差が生まれるため、半分の半径のカーブまで対応できるようになります。
ここから、半径400mのカーブ（ドリル1で12mmのずれが必要）は、勾配1/20では踏面勾配だけでは曲がりきれず、フランジの助けや、ある程度の滑りが必要になることがわかります。急カーブの多い路線では、曲線を通りやすい踏面形状が工夫されてきた理由が見えてきます。
【ドリル3】勾配を急にすると、なぜ揺れやすくなる？
踏面勾配には弱点もあります。まっすぐな線路で、輪軸が少し横にずれると、自分で元に戻ろうとして反対側へ行きすぎ、また戻る……と、左右にくねくね揺れる「蛇行動」が起こります。
この揺れの波の長さ（1往復で進む距離）λ（ラムダ）は、19世紀にクリンゲルが示した次の式で近似できます。
- λ ＝ 2π × √（r₀ × b ÷ γ）
（1）踏面勾配1/20と1/10のとき、それぞれの波長は何mでしょうか。
（2）時速100km（秒速約27.78m）で走るとき、それぞれ1秒間に何回揺れることになるでしょうか。
▶ 答えと解説を見る
答え：（1）1/20で約13.8m、1/10で約9.75m （2）1/20で毎秒約2.0回、1/10で毎秒約2.85回
- 1/20：√（0.2408×20）＝√4.816≒2.1945、λ≒2×3.1416×2.1945≒13.79m
- 1/10：√（0.2408×10）＝√2.408≒1.5518、λ≒9.75m
- 揺れの回数＝速さ÷波長：27.78÷13.79≒2.01回、27.78÷9.75≒2.85回
勾配を急にすると、カーブは曲がりやすくなる（ドリル2）一方で、まっすぐな線路では揺れの波長が短くなり、せわしなく揺れるようになります。踏面勾配は曲線を通りやすくするけれど、直線では左右に揺れやすくなるため、高速で走る車両ほど、その兼ね合いが綿密に考えられています。
「曲がりやすさ」と「まっすぐ走る安定性」は、同じ1つの数字で引っぱり合っているのです。この絶妙なバランスこそ、鉄道工学の奥深さといえます。

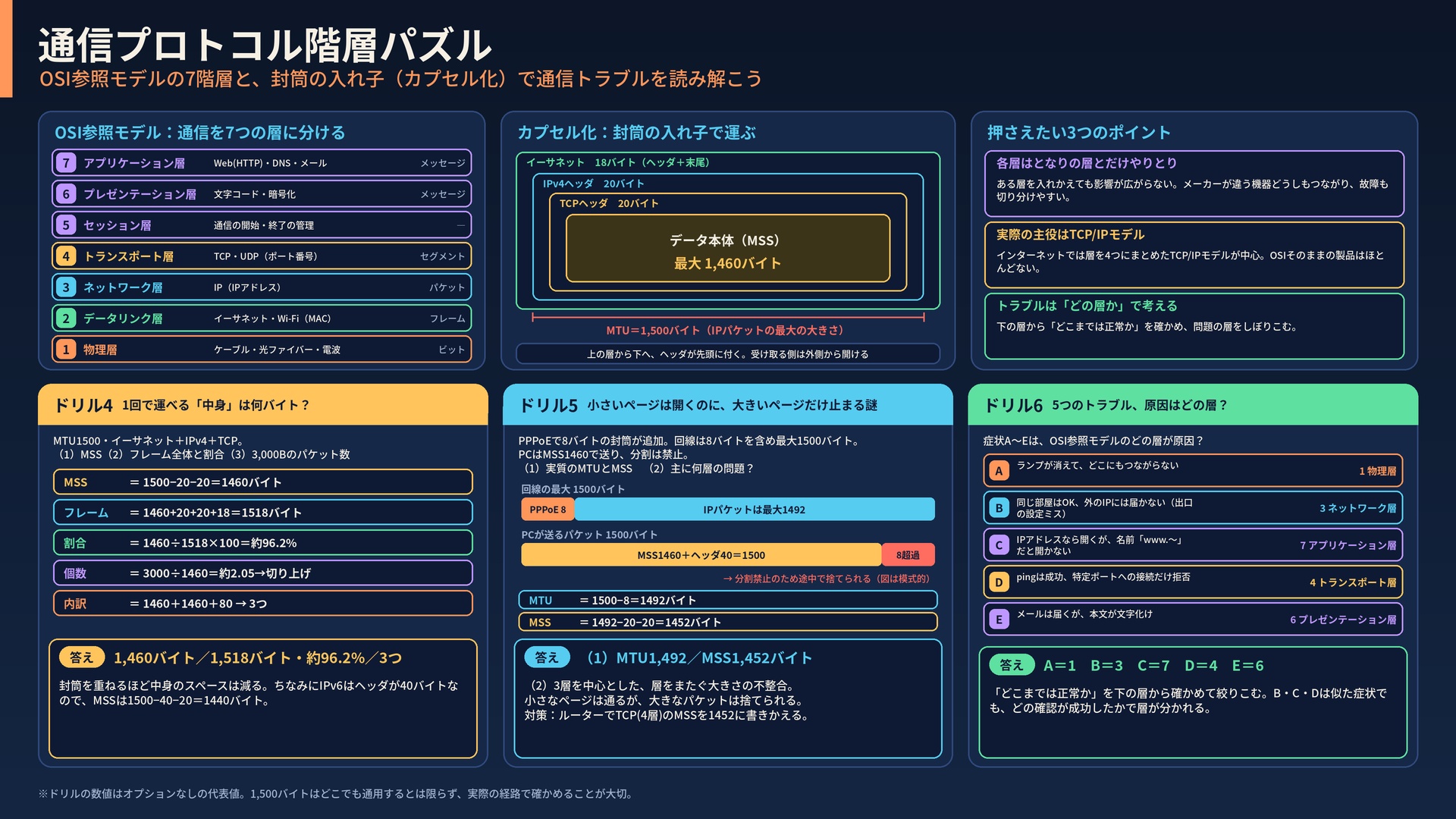

第2部：通信プロトコル階層パズル
OSI参照モデルとは？通信を7つの階層に分ける考え方
OSI参照モデルは、通信の機能を7つの層に分けて、それぞれの役割を決めた国際標準の枠組みです。下から順に、次のように並んでいます。
| 層 | 名前 | 主な役割・例 | データの単位 |
|---|---|---|---|
| 7 | アプリケーション層 | Web（HTTP）、DNS、メール | メッセージ |
| 6 | プレゼンテーション層 | 文字コード（UTF-8など）、暗号化 | メッセージ |
| 5 | セッション層 | 通信の開始・終了の管理 | ― |
| 4 | トランスポート層 | TCP、UDP（ポート番号） | セグメント |
| 3 | ネットワーク層 | IP（IPアドレス） | パケット |
| 2 | データリンク層 | イーサネット、Wi-Fi（MACアドレス） | フレーム |
| 1 | 物理層 | ケーブル、光ファイバー、電波 | ビット |
各層はとなりの層とだけやりとりをするため、ある層の中身を入れかえても、ほかの層に影響が広がりません。この役割分担が、異なるメーカーの機器どうしでもつながる便利さや、故障の切り分けやすさを生んでいます。
なお、実際のインターネットで使われているのは、層を4つにまとめた「TCP/IPモデル」が中心で、OSIそのままの製品はほとんどありません。それでも、トラブルのときに「どの層の問題か」と考える枠組みとして、今も広く使われています。
カプセル化：データは「封筒の入れ子」で運ばれる
データを送るとき、上の層から下の層へ進むたびに、その層の「宛名ラベル（ヘッダ）」が先頭に付け足されます。これを「カプセル化」といいます。手紙を封筒に入れ、その封筒をさらに大きな封筒に入れていくイメージです。受け取る側は、逆に外側の封筒から順に開けていきます。
代表的なヘッダの大きさは、次のとおりです（オプションなしの場合）。
- TCPヘッダ：20バイト
- IPv4ヘッダ：20バイト
- イーサネットのヘッダとチェック用の末尾：合計18バイト
また、イーサネットで1回に運べるIPパケットの最大の大きさ（MTU）は、一般的に1500バイトです。
【ドリル4】1回で運べる「中身」は何バイト？
（1）MTUが1500バイトのイーサネットで、IPv4とTCPを使うとき、1つのパケットで運べるデータ本体（MSS）は最大何バイトでしょうか。
（2）そのとき、イーサネットのフレーム全体は何バイトで、そのうちデータ本体が占める割合は何%でしょうか。
（3）3,000バイトのデータを送るには、パケットはいくつ必要でしょうか。
▶ 答えと解説を見る
答え：（1）1,460バイト （2）1,518バイト、約96.2% （3）3つ
- （1）1500−20（IPv4）−20（TCP）＝1460バイト
- （2）1460＋20＋20＋18＝1518バイト。1460÷1518×100≒96.2%
- （3）3000÷1460≒2.05なので、切り上げて3つ（1460＋1460＋80バイト）
封筒を重ねるほど、中身を入れられるスペースは少しずつ減っていきます。ちなみにIPv6ではヘッダが40バイトなので、MSSは1500−40−20＝1440バイトになります。
【ドリル5】小さいページは開くのに、大きいページだけ止まる謎
ある家庭で、インターネット回線の途中に「PPPoE」という接続方式が使われています。PPPoEでは、パケットにさらに8バイトの封筒が追加されます。ところが、その先の回線で運べる大きさは、PPPoEの8バイトを含めて最大1500バイトのままです。
パソコンは何も知らずに、ドリル4と同じMSS 1,460バイトでデータを送ろうとしています。さらに、途中で分割することを禁止する設定がついているとします。
（1）この環境で運べるIPパケットの最大の大きさ（実質のMTU）と、正しいMSSは何バイトでしょうか。
（2）このトラブルは、主にどの層の問題といえるでしょうか。
▶ 答えと解説を見る
答え：（1）MTU 1,492バイト、MSS 1,452バイト （2）ネットワーク層（3層）を中心とした、層をまたぐ大きさの不整合
- （1）1500−8＝1492バイト。MSSは1492−20−20＝1452バイト
（2）小さなデータは1,492バイトに収まるので問題なく届きます。ところが、大きなページを読みこむときに作られる1,500バイトのパケットは、分割も禁止されているため、途中で通れずに捨てられてしまいます。こうして「小さいページは開くのに、大きいページだけ止まる」という不思議な症状が起こります。
原因は、下の層で封筒が1枚増えたのに、上の層がそれに気づいていないことです。IPパケットの大きさ（3層）の問題ですが、対策としては、ルーターでTCP（4層）のMSSを1,452バイトに書きかえる方法などが使われます。「1500バイトはどこでも通用する」と思いこまず、実際の経路で確かめることが大切です。
【ドリル6】5つのトラブル、原因はどの層？
次のA〜Eの症状は、それぞれOSI参照モデルのどの層に原因があると考えられるでしょうか。
- A：パソコンのLANケーブル差しこみ口のランプが消えていて、どこにもつながらない
- B：同じ部屋の別のパソコンとは通信できるが、外のインターネットのIPアドレスにはまったく届かない。調べると、外への出口（デフォルトゲートウェイ）の設定がまちがっていた
- C：IPアドレスを直接入力するとWebサイトが開くのに、「www.〜」という名前で入力すると開かない
- D：サーバーまでの通信確認（ping）は成功するのに、Webサーバーの特定のポート番号への接続だけが拒否される
- E：メールは届くが、本文の日本語が意味不明な記号に文字化けしている
▶ 答えと解説を見る
答え：A＝物理層（1）、B＝ネットワーク層（3）、C＝アプリケーション層（7）、D＝トランスポート層（4）、E＝プレゼンテーション層（6）
- A：電気信号そのものが流れていないので、ケーブルや機器の接続という一番下の層の問題です。
- B：近くとは通信できるので、1層と2層は正常です。別のネットワークへの道案内（IPアドレスと経路）がまちがっているので、3層の問題です。
- C：IPアドレスでは届くので、3層までは正常です。名前をIPアドレスに変換するDNSは7層のしくみなので、ここに原因があります。
- D：pingが成功するので、3層までは届いています。ポート番号は4層の担当なので、ファイアウォールなどで特定のポートが閉じられていると考えられます。
- E：データ自体は届いているので、通信の道筋は正常です。文字コードの解釈がずれているので、データの表現を担当する6層の問題です。
プロの技術者は、このように「どこまでは正常か」を下の層から確かめていき、問題の層をしぼりこみます。BとCとDは、どれも「何かがつながらない」という似た症状ですが、どの確認が成功したかで、原因の層がはっきり分かれるのが面白いところです。
2つのパズルに共通する「考え方」
- 小さな差が大きな結果を生む：1/20というわずかな傾きや、8バイトという小さな封筒の追加が、カーブの曲がり方や通信の成否を左右しました。細部のルールを正確に押さえることが、全体を理解する近道です。
- トレードオフを見きわめる：踏面勾配を急にすると曲がりやすくなる一方で、まっすぐな線路では揺れやすくなりました。通信でも、封筒を重ねるほど安全で便利になる一方、運べる中身は減っていきます。どちらにも「ちょうどよい落としどころ」があるのです。
- 自作問題に挑戦：新幹線のような軌間1,435mmの場合に数値を変えて計算してみたり、自宅の通信トラブルを「どの層の問題か」で整理してみたりするのもおすすめです。
まとめ
第1部では、電車の車輪が円錐に近い形をしていることで、左右の車輪の進む距離に差が生まれ、ハンドルなしでもカーブを曲がれるしくみを学びました。半径400mのカーブでは約12mmのずれで滑らずに曲がれることや、勾配を急にすると急カーブに強くなる一方で、直線では揺れの波長が短くなることを計算で確かめました。
第2部では、通信の機能を7つの層に分けるOSI参照モデルと、データを封筒の入れ子のように包むカプセル化を学びました。MSS 1,460バイトの理由や、PPPoEで封筒が1枚増えたときに起こる不思議なトラブル、そして症状から原因の層を推理する方法に挑戦しました。
何気なく乗っている電車も、毎日使っているインターネットも、精密なルールの積み重ねで動いています。週の折り返しのひととき、ぜひ紙とペンでじっくり楽しんでみてください。
